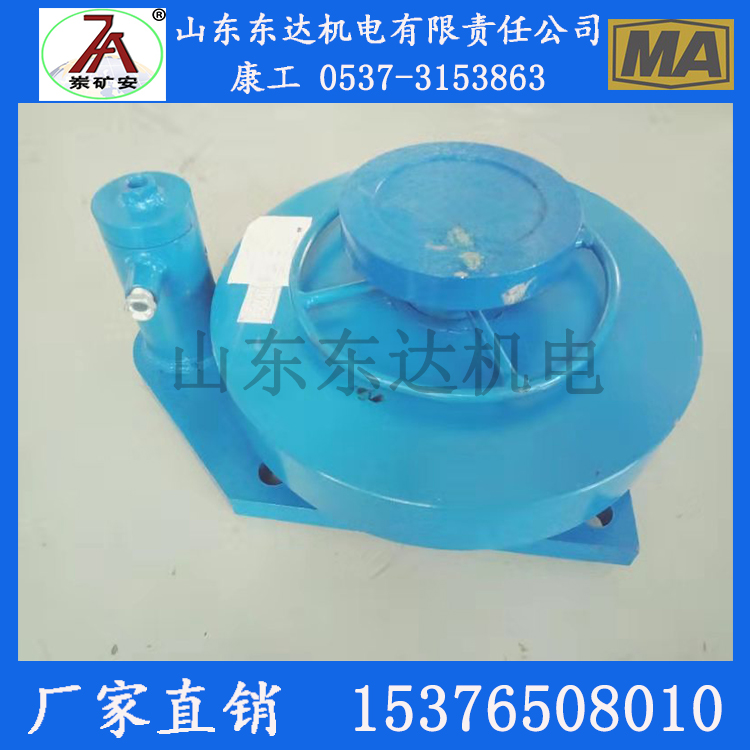

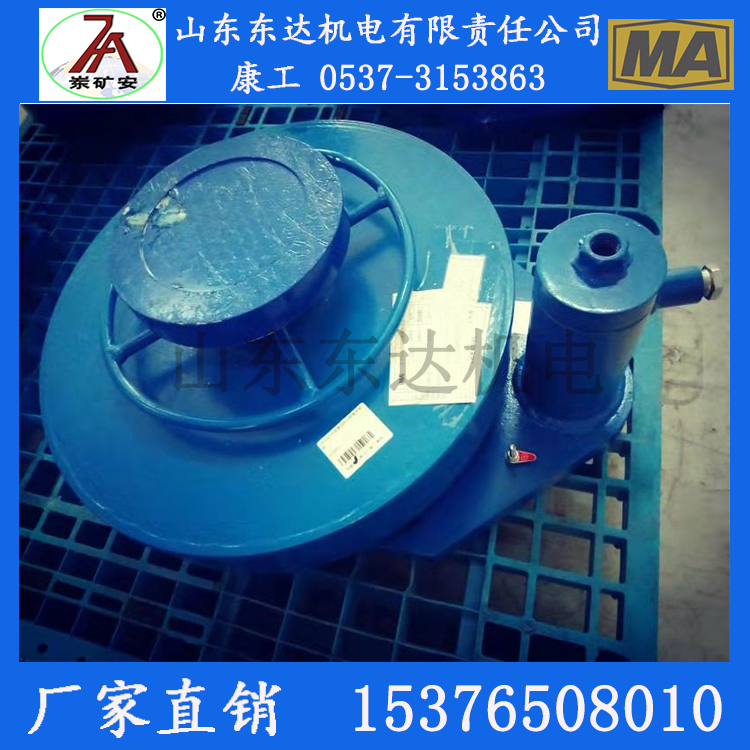

矿用隔爆型液压称重传感器
GZY32矿用隔爆型液压称重传感器成交价格
1 概述
1.1 产品特点 山东东达集团康工 24小时服务热线15376508010 （微信同号）0537-3153863
本产品采用进口集成电路和电子元器件研制而成，并以《煤矿安全规程》为基本依据、依照GB 3836-2010的规定设计，GZY20、32、40、66矿用隔爆型液压称重传感器（以下简称传感器）属隔爆型电气设备，防爆标志为“ExdI Mb”。
本产品执行标准：GB3836.1-2010爆炸性环境用电气设备 通用要求》、GB 3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》、GB 3836.3-2010《爆炸性环境 第3部分：增安型 “e ” 保护的设备》以及Q/DJ 75-2019《矿用隔爆型液压称重传感器》。
1.2 用途
传感器可用于煤矿井下有瓦斯及煤尘爆炸危险的场所，称重信息采集、也可作为冶金矿山、露天煤矿、港口码头、选煤厂、发电厂等恶劣环境中的称重信息采集。
1.4 使用环境条件 山东东达集团康工 24小时服务热线15376508010 （微信同号）0537-3153863
1.4.1 工作环境温度：0℃~+40℃。
1.4.2 相对湿度：≤95%±3%（+25℃时）。
1.4.3 大气压力：86kPa~106kPa。
1.4.4 在无淋水积水的硐室，无腐蚀性气体的场合。
1.4.5 在井下有瓦斯煤尘爆炸性混合物的环境工作。
1.5 工作条件
1.5.1与电源连接电缆要求采用1.5mm2 以上的铜质阻燃橡套电缆，电缆各芯线之间绝缘电阻须大于500 MΩ。
1.5.2本产品应安装在无淋水、滴水和强烈振动的位置。
|
序号 |
工作电压（V） |
称量范围（t） |
输出信号（mA） |
误差（%） |
备注 |
|
GZY20 |
DC24 |
0～20 |
4～20 |
±2.5 |
|
|
GZY32 |
0～32 |
||||
|
GZY40 |
0～40 |
||||
|
GZY66 |
0～66 |
4 尺寸、重量重量 山东东达集团康工 24小时服务热线15376508010 （微信同号）0537-3153863
GZY20/GZY32外形尺寸：500mm×360mm×240mm；重量：77kg。
GZY40/GZY66外形尺寸：590mm×470mm×280mm 重量：156kg
5 安装、调试
传感器在使用时必须向里面加入适量的液压油保证液压结构正常使用，本产品必须安装在水平面上，在有载荷时也必须保持水平，以防因倾斜而导致载荷分配不均匀而损坏传感器。
先把进、出线电缆连接好确认没有问题后，然后按施工标准敷设好电缆，连接相关联设备。接完线上盖之前必须检查一下，电缆线应按照说明书或图纸上的连接方式接好，同时确保端子上的引线压接牢固可靠。
传感器为矿用本质安全型，在井下现场安装完要确保线嘴都已紧固好。并保证不用线嘴的顺序为胶赌、死堵、活堵。
